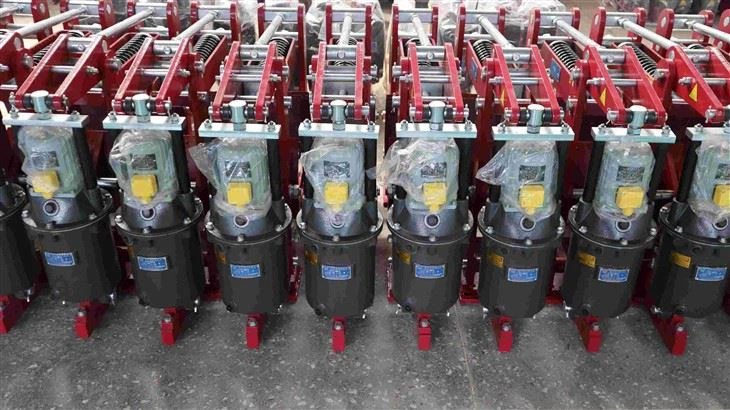

فرامل الرافعة الصناعية YWZ4-YT1



فرامل الرافعات الصناعية YWZ4-YT1

---

---





متوافقة مع المعايير

الأبعاد ومعلمات عزم دوران الكبح لفرامل سلسلة YWZ4-YT1 لفرامل الرافعة الصناعية تتوافق مع معيار JB/ZQ4388-2006، وتتوافق متطلبات التكنولوجيا مع معيار JB/T6406-2006.



الميزة الرئيسية

• أداء آمن وموثوق، فرملة سلسة، تردد حركة عالي.
• تم تجهيز نقاط المفصلات الرئيسية بمحمل تشحيم ذاتي-، مما يزيد من كفاءة ناقل الحركة، ويطيل عمر الخدمة. والتشحيم غير ضروري أثناء التشغيل.
• يعمل جهاز موازنة خلوص الأحذية المتشابك وجهاز المحاذاة التلقائية-للأحذية على معادلة خلوص أحذية الفرامل على كلا الجانبين بشكل مستمر ويجعل التعديل غير ضروري، مما يؤدي تمامًا إلى تجنب التصاق بطانة الفرامل على جانب واحد بعجلة الفرامل.
• تعتمد وسادة الفرامل غير الأسبستوسية ووسادة الفرامل على قابس التثبيت-من النوع. إنها آمنة وموثوقة ومريحة وسريعة الاستبدال.



حالة التشغيل

• درجة الحرارة المحيطة:-20 درجة ~+40 درجة
• لا يُسمح بتواجد الغازات القابلة للاشتعال والانفجار والمسببة للتآكل في بيئة العمل المحيطة، وإلا فيجب استخدام منتجات مضادة للتآكل.
• الرطوبة النسبية: الرطوبة النسبية للهواء لا تزيد عن 90%
• - ألا يزيد ارتفاع مكان الاستخدام عن 2000م
• واجب التشغيل: متقطع (S3-60%) ومستمر (S1).
• الفولتية: تيار متردد -ثلاثي الطور، الجهد المقدر هو 380 فولت ~ 460 فولت، والتردد 50 هرتز/60 هرتز.
• يمكن مناقشة المتطلبات الخاصة قبل الإنتاج.



المخطط التفصيلي وأبعاد التثبيت



وظائف إضافية

رمز الوظيفة	أهمية النموذج
K1	فتح مفتاح السفر الحد
K2	إغلاق مفتاح السفر الحد
K3	مفتاح عرض الحد من تآكل الوسادة

البيانات الفنية والأبعاد لفرامل الرافعة الصناعية YWZ4-YT1

نوع الفرامل	نوع الدافع	عزم الفرامل (نانومتر)	التخليص (مم)	الأبعاد (مم)															الوزن (مم)
				A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n
YWZ4-YT1-100/B18	BYT1-18Z/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	25
YWZ4-YT1-150/B25	BYT1-25Z/4	100		307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	33
YWZ4-YT1-200/B25	BYT1-25Z/4	200	0.7	347	90	154	200	17	210	100	195	195	440	170	60	175	156	10	42
YWZ4-YT1-300/B25	BYT1-25Z/4	320		447	140	154	300	22	281	130	280	280	592	240	80	250	200	12	73
YWZ4-YT1-300/B45	BYT1-45Z/5	630		459		178							600					10	80
YWZ4-YT1-400/B45	BYT1-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	130
YWZ4-YT1-400/B90	BYT1-90Z/8	1600		580		210							740						160
YWZ4-YT1-400/B125	BYT1-125Z/10	2200		632	160	254							850				271		167
YWZ4-YT1-500/B90	BYT1-90Z/8	2500	0.8	670	200	210	500	22	440	200	415	415	890	400	150	380	310	16	210
YWZ4-YT1-500/B125	BYT1-125Z/10	2650		775		210							885						220
YWZ4-YT1-500/B180	BYT1-180Z/10	3000		692		254							940						235
YWZ4-YT1-600/B90	BYT1-90Z/8	3200	0.8	805	240	210	600	26	555	220	505	520	1082	475	170	475	390	18	430
YWZ4-YT1-600/B180	BYT1-180Z/12	5000		827		254
YWZ4-YT1-700/B180	BYT1-180Z/12	8000		957	280	254	700	34	705	270	580	600	1225	550	200	540	585	25	500
YWZ4-YT1-800/B180	BYT1-180Z/12	10000	0.8	1094	320	254	800	34	772	320	677	697	1417	600	240	620	510	25	720
YWZ4-YT1-800/B320	BYT1-320Z/12	12500		1155		375											675		885

ملاحظة: يجب الاحتفاظ بحجم النوع والهيكل المحددين.

---

---



التعليمات:

1. س: هل يتم قبول الطلب الصغير؟

ج: نعم، يتم قبول طلب صغير. يمكنك إجراء طلب تجريبي أولاً، ثم سنبذل قصارى جهدنا لكسب ثقتك، لأن ما نريده هو تعاون طويل الأمد- في المستقبل!



2. س: هل يمكنك إجراء التخصيص والاستنساخ إذا قدمت صورة تصميم؟

ج: نعم، يمكننا أن نفعل خدمة التخصيص والاستنساخ، يرجى التحقق من التفاصيل أعلاه.

هناك حاجة إلى رسم التصميم، وكلما زادت المواصفات التفصيلية، زادت دقة المنتجات التي يمكننا القيام بها.



3. س: هل يمكنني الحصول على بعض العينات؟

ج: نعم، سنكون سعداء إذا كنت بحاجة إلى sampe للتحقق من الجودة قبل تقديم الطلب.



4. س: هل يمكنك ضمان الجودة ؟

ج: نعم، يمكننا، يمكنك دفع الرصيد بعد التحقق من جودة البضائع تامة الصنع. نحن دائمًا نعلق أهمية كبيرة على مراقبة الجودة من البداية وحتى نهاية الإنتاج. سيتم فحص كل منتج بعناية قبل تعبئته للشحن.



5. س: هل يمكنك قبول زيارة المصنع؟

ج: نعم، مرحبا بكم في زيارة المصنع في مدينة شينشيانغ، مقاطعة خنان، الصين!



6. س: ما هي شروط التجارة الخاصة بك؟

ج: حسب طلب العملاء:

يمكن قبول ميناء الوجهة FOB الصيني / ميناء الوجهة CFR أو شروط أخرى.



7. س: ما هي شروط الدفع الخاصة بك؟

ج: فوب: إيداع 30٪ T / T، 70٪ T / T قبل تسليم البضائع.

CFR: إيداع 30% T/T، 70% T/T مقابل نسخة B/L.



8.س: هل العبوة آمنة وتصل في ظروف جيدة؟

ج: نعم، التعبئة الآمنة مضمونة. ستصل جميع السلع إلى باب منزلك في ظل ظروف جيدة.



خدمة ما بعد البيع:
1. جميع المنتجات لديها ضمان لمدة سنة واحدة.
2. توفير تعليمات التثبيت المهنية والفيديو لاستكشاف الأخطاء وإصلاحها.
3. نحن نقدم خدمة ما بعد البيع لمدة 24 ساعة، 7 أيام في الأسبوع. يمكن للعميل الاتصال بنا في أي وقت.



إذا كنت تريد معرفة المزيد عن المنتج أو لديك أسئلة حول المنتج، يرجى الاتصال بنا.
